MVR蒸發器


MVR蒸發器
產品描述:MVR蒸發器是傳統蒸發器的升級換代,MVR即Mechanical Vapor Recompression(機械蒸汽再壓縮)的縮寫,俗稱熱泵。
咨詢熱線:13961250688
產品詳細

      MVR蒸發器是傳統蒸發器的升級換代,MVR即Mechanical Vapor Recompression(機械蒸汽再壓縮)的縮寫,俗稱熱泵。


MVR蒸發器的工作原理:

       采用蒸汽壓縮機設備對蒸發產生的二次蒸汽進行加壓升溫,然后作為熱源對物料進行加熱,這樣就節省的鮮蒸汽的使用,而且省去了傳統蒸發器的大量循環冷卻水的使用,常規流程見圖1。

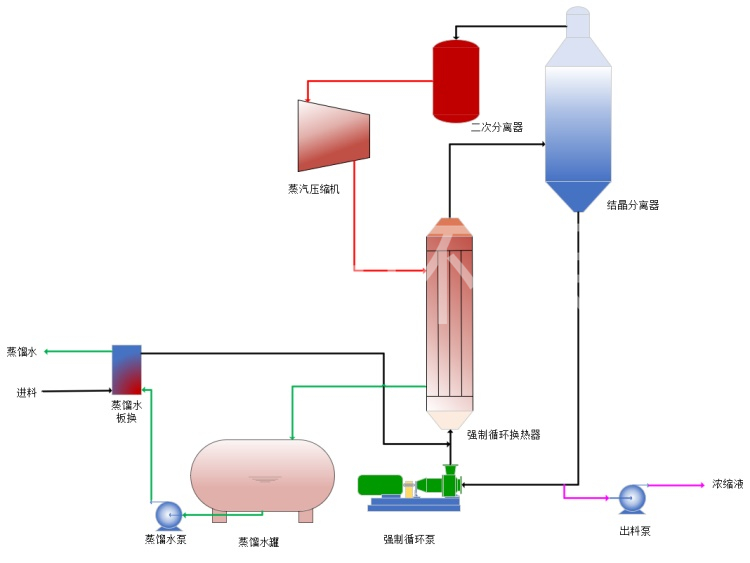

圖1 MVR蒸發器工藝流程



設備組成:

       換熱器、氣液分離器、二次分離器、蒸汽壓縮機、蒸餾水罐、真空泵、強制循環泵(強制循環蒸發器使用)等,有結晶需求時還需要:稠厚器、離心機、母液罐和干燥設備,另外還需要高沸母液處理設備。


應用場景:

       適用于牛奶、葡萄糖、中藥濃縮、制鹽、廢水處理等行業,主要應用于沸點升在12℃以?xún)鹊奈锪险舭l(fā),更高沸點升的物料應用時性?xún)r(jià)比較低。


流程描述:

       經過預熱到設定溫度的物料進入蒸發器的大管道,在與濃縮液混合后與殼程的飽和水蒸氣進行換熱,由于靜壓頭的作用,溫度升高后的物料沒有蒸發,在結晶分離器中進行閃蒸,閃蒸產生的二次蒸汽則經過凈化后進入蒸汽壓縮機,加壓升溫后返回換熱器殼程作為熱源使用,冷凝下來的蒸餾水經蒸餾水罐收集后通過蒸餾水泵、通過蒸餾水板換回收熱量后排出系統。濃縮液則在系統中繼續濃縮蒸發,達到設計濃度后經出料泵排出系統,如果是結晶系統則需要再經過稠厚器和離心機分離出結晶,母液則繼續返回蒸發器繼續蒸發。


工藝特點:

1.僅需要少量生蒸汽,降低企業運行成本,減少環境污染;

2.采用壓縮機提供熱源,和傳統蒸發器相比,溫差小得多,能夠達到溫和蒸發,極大地提高產品質量、降低結垢速率;

3.無需冷凝器,結構與流程非常簡單,全自動操作,可連續運行,安全可靠;

4.物料在低溫、且不產生泡沫的狀態下進行蒸發,料液均勻,不跑料,不易結焦。


多效蒸發器與MVR蒸發器對比

項目

MVR蒸發器

多效蒸發器

公用工程消耗

不使用生蒸汽,不需要循環冷卻水

使用生蒸汽,需要循環冷卻水

設備

增加壓縮機,缺少二次蒸汽冷凝器

無壓縮機,有末效冷凝器

占地面積

較小,一般是三效的50~80%

較大

運行成本/噸水能耗

使用電能,噸水電耗30-100kW,折算費用24-100

使用生蒸汽,三效蒸發噸水需要0.4-0.45噸蒸汽,折算費用80-110

投資成本

投資高

投資較高

對廢水的適應能力

不適合沸點升較高的物料,一般12℃以?xún)?/span>

適應能力強

操作彈性

受壓縮機限制,操作彈性小

操作彈性較大


MVR蒸汽壓縮機的選用

選項

離心式壓縮機

羅茨壓縮機

原理

恒壓型

恒流量型

溫升/壓縮比

普通(8-10℃),單級高速型(20-25℃)

一般<20℃

轉速/(r/min)

普通(6000-9000),高速型(~30000)

980-1450

噪音/dB

100

≈85

過氣量/(t/h)

0.5

4

保養周期

18個月

2000h

缺點

易喘振,單級壓縮比底,不適合更小流量

生產能力較小,結構復雜,較笨重,振動大,檢修周


MVR蒸發器的常見故障

       MVR蒸發器由于其優異的節能性能在近年來被廣泛使用在MVR蒸發、MVR精餾等各領域,但是,MVR蒸發器也有其不利的一面,主要方面就是操作彈性很小、對物料要求高、一次投資較高等。MVR蒸發器常見故障一般有蒸汽壓縮機喘振、蒸發量下降、容易結垢等,對此,我們有文章介紹——漫談?wù)舭l(fā)工藝的選擇。
